暖通空調系統的監控(HVAC)

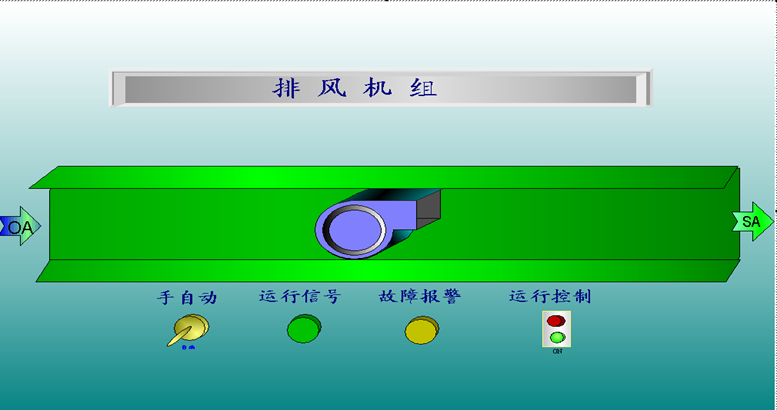

排風機、送風機

排風機、送風機由電機、風箱（柜）、風管組合而成，我們通過控制風機的啟/停來實現，排風煙機平時根據地下室的二氧化碳濃度、二氧化碳濃度進行間歇排風；發生火災時，完全由消防報警系統控制。

監控內容如下 ：

風機的開關狀態、故障報警、手/自動狀態及開關控制

控制原理如下 ：

  DDC監視的信號有：運行信號、故障信號、手/自動信號

                    （均需要提供無源干接點）

  DDC控制的信號有：發出信號時啟動，沒有信號時停止。

                    （提供無源干接點或24V/0.1A控制信號）

送、排風機

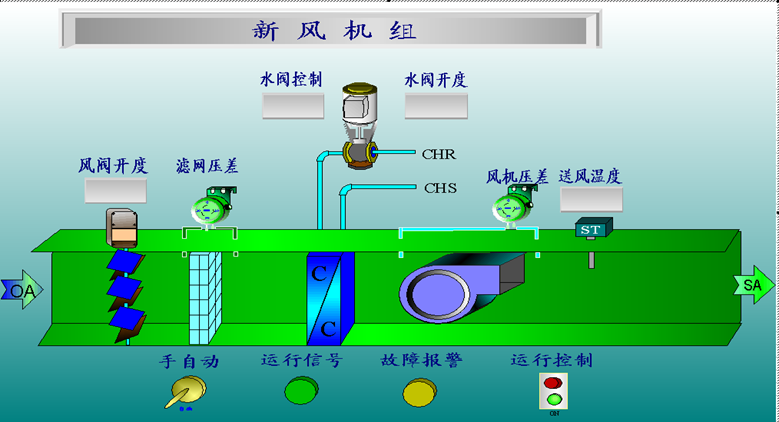

新風機

新風機由電機、制冷風柜、風管組合而成我們通過控制風機的啟停，還有控制冷凍水閥、新風閥來改善室內空氣的質量。

控制內容如下 ：

1、新風機的開關狀態、故障報警、手/自動狀態及開關控制

2、送風溫度監測

3、過濾網壓差監測

4、二通閥開度調節

 控制原理如下 ：

  DDC控制器根據室外溫度來改變送風溫度設定值對送風溫度進行PID控制。通過調節冷凍水二通閥的開度，使回風溫度保持在設定值范圍內，當風機停止時冷凍水二通閥將會(huì )關閉，以求節約能源。

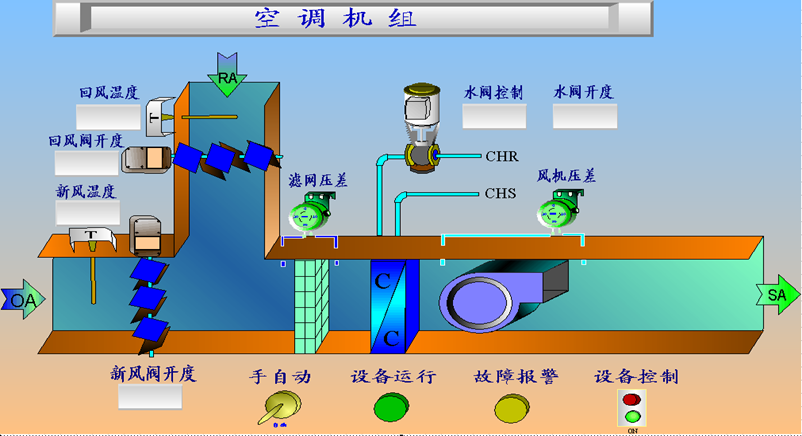

空調機組

  空調機組由新風系統、回風系統和送風系統組合而成，我們通過控制風機的啟停，還有控制冷凍水閥、新風閥和回風閥的開度，來改善室內空氣的質量，達到舒適、節能的目的。（由于南方的空氣比較潮濕，我們在設計時只側重調節溫度，不調節濕度）

控制內容如下 ：

1、空調機的開關狀態、故障報警、手/自動狀態及開關控制

2、回風溫度監測

3、送風管風壓監測

4、過濾網壓差監測

5、二通閥開度調節

6、送風閥和回風閥開度調節

- 控制原理如下 ：

  DDC控制器對回風溫度進行PID控制。通過調節冷凍水二通閥的開度，使回風溫度保持在設定值范圍內，當風機停止時冷凍水二通閥將會(huì )關閉。
